智能气动存取样系统

    智能气动存取样系统针对煤样传输、存取过程自动化、信息化、智能化的迫切需求而开发，可实现煤样的多点全程气动传输自动入柜，多点自动取出分发和全自动定时弃样。自带RFID芯片的专用煤样瓶，满足客户6mm全水份样、3mm存查样、0.2mm化验样的智能存储和气动传输需求。

    智能气动存取样系统分为智能存查样柜子系统和气动管道传输子系统两大部分，统一在煤样存储系统管理软件（中央管理机）调度下协调工作，实现用户全自动存样、半自动存样、全自动取样、半自动弃样等多种功能需求，并统一由客户燃料管控系统联网管理。气动管道传输系统由中央管理机、全自动工作站、半自动工作站、风机动力单元、转换器、旁通管及传输管道组成，智能存查样柜系统由可灵活扩展的智能存查样柜组成。通过传输管道将相距数百米的存样间、自动制样间、人工制样间、弃样间和化验室各设备联接在一起，通过风机动力的吸气和吹气，使管道内形成正负空气压力差，在中央管理系统的控制下，实现煤样瓶在各点的往返运动。从而实现煤样在多点的全自动存样、取样和弃样。

该系统是煤样制化过程自动化、信息化、智能化系统的重要子系统，实现煤样传送、检测存储过程人样分离，杜绝人为干扰因素。同时高效、智能、快捷的煤样全自动气动传输、智能存取模式，有效降低客户运营成本、节约人力资源。同时大幅降低人员劳动强度，避免了人员的路途奔波，提高了工作效率，保证了煤样的安全传送。

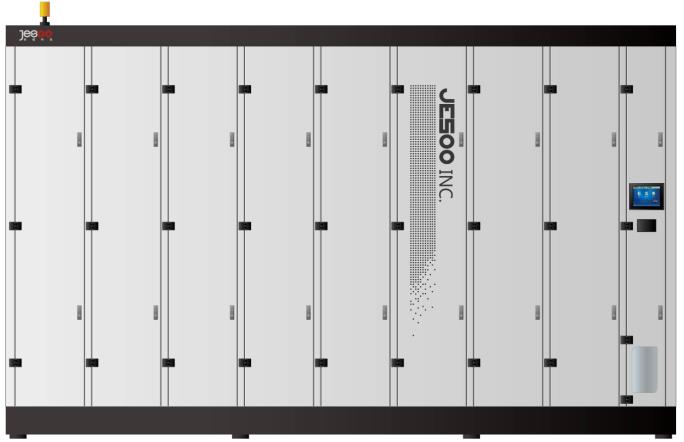

    用于集中存储煤样瓶，瓶容量可根据项目需要进行扩展。可以自动将瓶存入和取出到柜出口位置，再经传输系统传出或通过人工存取口存取煤样。

• 大小瓶分区存储，业内容积率最高。
• 5轴联动机械手控制，气动存取一体化
• 双锁开启主门，再开侧门人工存取样。
• 实明新型专利号：201420669428.0
• 发明专利号：201410630774.2

全自动存样工作站

    用于与全自动制样机传送带对接，自动接收全自动制样机传来的煤样瓶，将煤样瓶经气动传输管道传送到存查样柜内存储或指定取样工作站。

全自动取（弃）样工作站

    自动接收来自存查样柜或其它站发来的煤样瓶，将煤样瓶自动推送到柜下部暂存区内，可以连续接收暂存最多21个煤样瓶。工作站配有电子锁，工作人员需通过刷卡开启柜门后，方可取出煤样瓶。

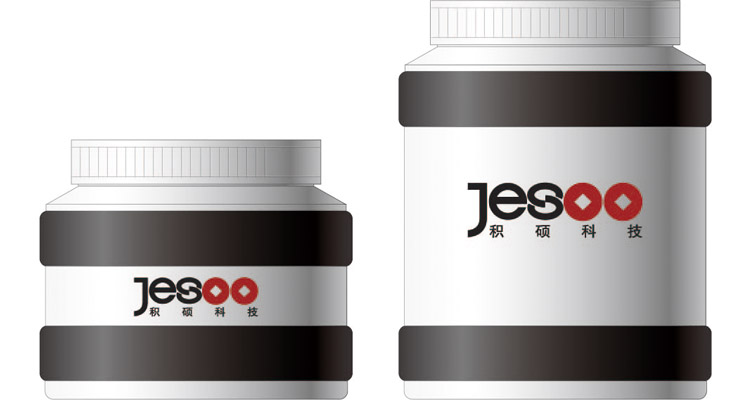

煤样瓶

    用于储存6mm、3mm、0.2mm等不同煤样，并作为传输载体，实现在管道内的气动传输。适应自动制样机自动装样和人工制样装样。

专用传输管道

    传输管道是煤样瓶移动的通道，在管道系统中是连接工作站、方向转换器、动力风机的路径，形成一个传输通道。传输管道采用外径为160 mm的U-PVC管，可架设于空中（天棚）或埋在地下，根据实际情况，还需要保护管道（钢管或PVC管），把传输管道和通讯控制电缆套在里面，起到机械保护的作用。

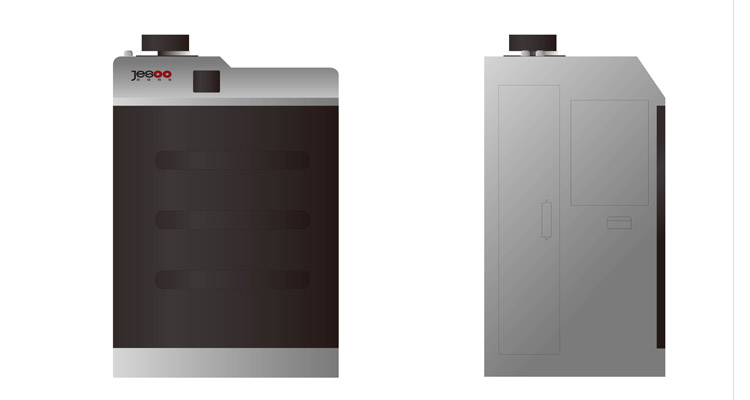

智能中央控制机

    为煤样存储及气动传输系统核心设备，是系统管理软件安装载体，内置工业级计算机。控制整个系统业务功能运行。并向下与传输控制器TCU进行交互，实现系统传输存储控制功能。向上与燃料智能化管理系统进行网络联接，实现与服务器数据同步。

    内置钥匙管理机，管理系统存查样柜电子和机械锁钥匙。

    内置硬盘录像机，为系统提供监控录像存储管理。

    一体化设计，将系统中央管制机、

    监控硬盘录像机合为一体

    触屏设计，为系统提供良好的人机交互界面

风机动力单元

    是气动管道传输系统的动力来源。通过系统主控柜控制涡轮风机的启动和停止，内置风向换向器，实现传输管道内风向的切换（吸气和吹气）使管道内形成正负空气压力差，实现传输瓶的气动传输。

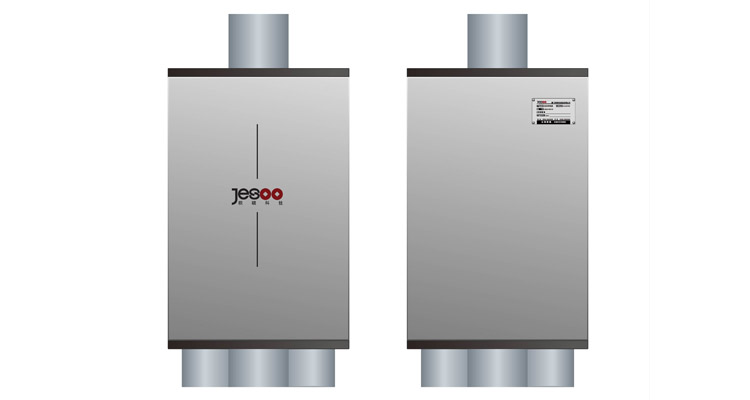

四向转换器

    转换器像铁路道岔一样，受中央管理系统控制，自动为传输选择正确的路径。优良的结构设计、独特的密封设计、精细的加工，转换器有着很好稳定性和密封性，避免管道系统的气压泄漏。
