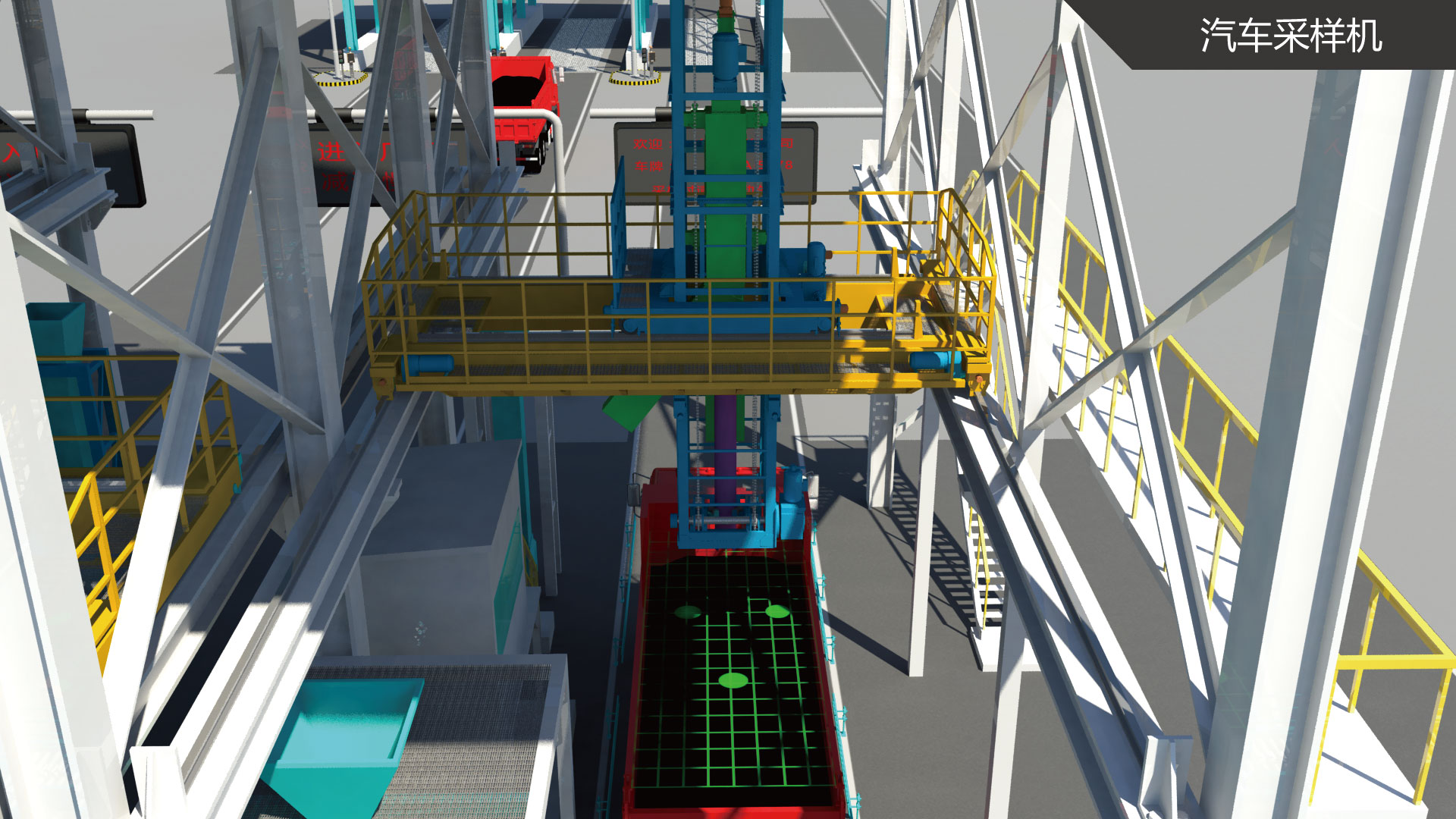

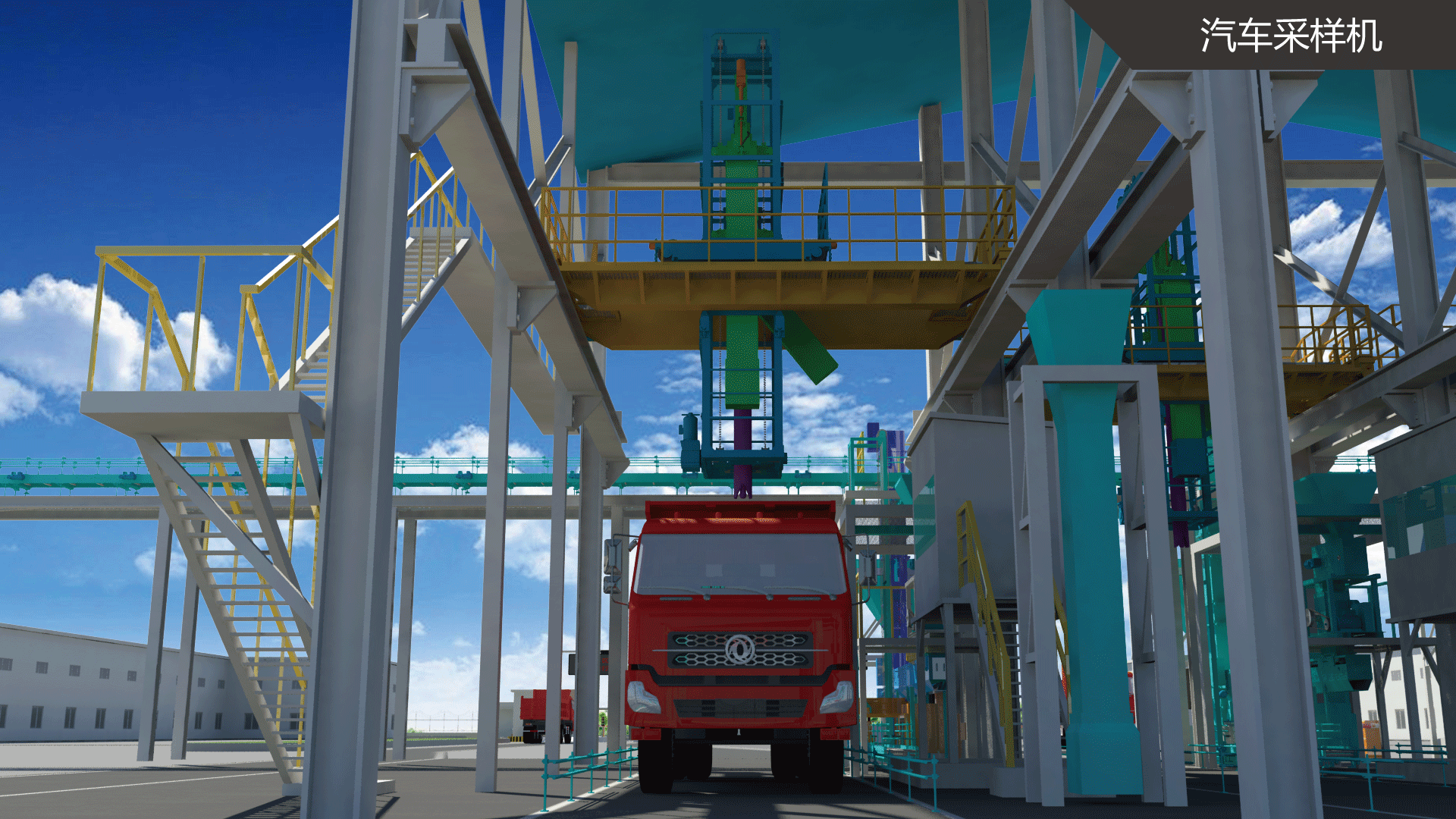

汽车采样系统采用螺旋采样方式,是一种专业的煤炭采样设备,主要用于汽车和火车车厢运输中的煤样采集工作。该采样机具备多种采样形式,包括门式、行车式和吊臂式,以适应不同的采样环境和需求。在采样过程中,螺旋钻头由升降机构驱动下降并连续旋转,将钻筒内的煤样提升。其中一部分煤样会进入集料斗进行制样,而另一部分则通过弃料溜槽返回车厢。钻头采用特殊硬质合金材质,不仅适应于冻煤层采样,还具备破碎能力,能够将大块煤样破碎并采集,进一步提高样品的代表性。
系统组成

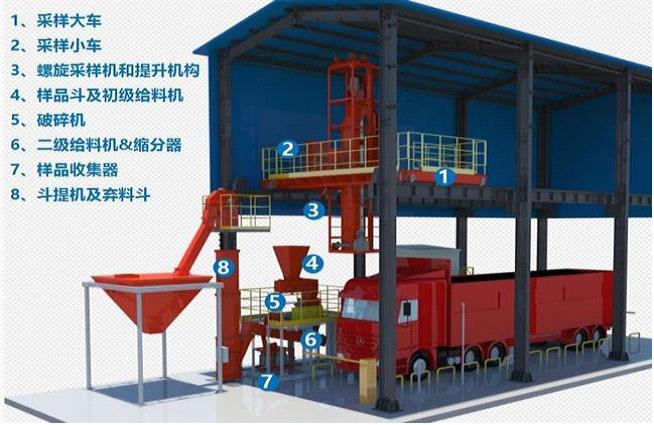

桥式汽车采样机主要由以下部件组成:桥式大车、采样小车、采样装置、皮带输送机、卧式环锤破碎机、皮带缩分机、弃料、电控系统等。
工作原理
汽车螺旋采样机的工作原理主要基于以下几个步骤:
钻取过程:采样机的螺旋钻头通过升降机构的驱动下降到车厢内,钻头的螺旋结构在下降过程中会连续旋转,将煤或其他物料沿着螺旋线提升。
物料提升:随着螺旋钻头的旋转,物料被提升至一定高度。在这个过程中,螺旋钻头的设计确保了物料能够均匀地被采集。
样品分离:提升到一定高度的物料会进入集料斗,在这里进行初步的样品分离。一部分物料被分离出来用于制样,而另一部分则通过弃料溜槽返回车厢。
样品在线制备:分离出来的物料会经过进一步的处理,如破碎、缩分等,以确保样品的代表性和满足分析测试的需求。
弃料返回:未被选为样品的物料通过弃料溜槽返回到车厢中,以便重新装载或运输。

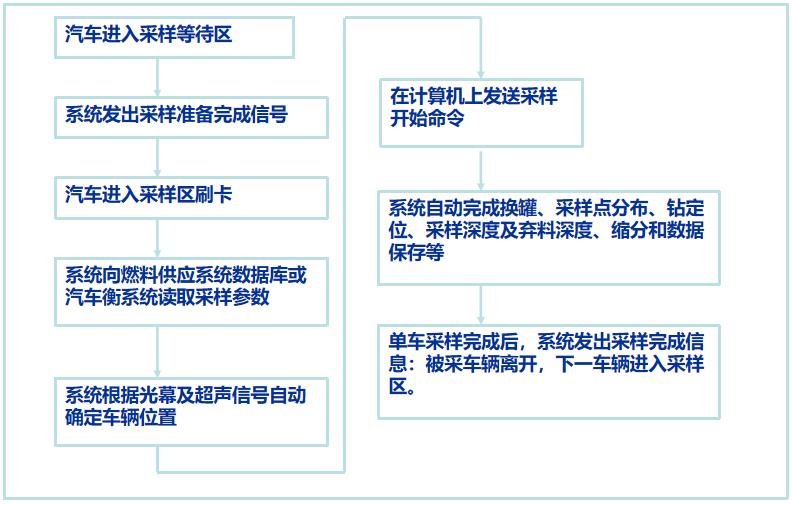

自动化控制:现代的汽车螺旋采样机通常配备有自动化控制系统,以实现采样过程的自动化和精确控制。
产品特点
-
采用超声波、红外线光幕,激光测距三种定位方式,保证自动定位准确,实现可靠无人值守。
-
自动拉筋识别技术,是国内唯一拥有该技术的企业。
-
汽车采样机采样时间快,3点采样用时4.5分钟
-
破碎机采用筛条结构,缓冲板和疏通器设计,有效解决堵煤问题。
-
采样头为耐磨合金钢,采样深度为3.5米以上,采样头具有破碎功能,能破碎大块硬质煤块,可进行全断面采样。
