ICS-ZL-8高精度阵列式皮带秤

    赛摩三埃公司在长达二十年的研究基础上，通过大量的试验，推出一种新的皮带秤误差理论——内力理论。成功地开发出新产品——阵列式皮带秤，取得了高准确度、高稳定性、免维护的效果，使用准确误差可长期保持在0.2%以内。

    阵列式皮带秤是赛摩三埃公司根据称重误差理论“内内理论”和“皮带效应理论”而研制的新型皮带秤，并获得国家发明专利（发明专利证书号：200710025317.0），打破了传统皮带秤误差理论的束缚，采用全新的设计理念、新的产品结构和计算机软件技术，使得皮带秤的称重准确度得到实质性的提高，长期稳定性得到极大地改善。打破了全世界二十多年来在皮带称重技术上停滞不前的僵局，达到了世界云端的技术水平。

阵列式皮带秤的定义

1.单点悬浮式称重单元：以一只特制的称重传感器为单点支承，采用物殊的秤体结构，安装两组或多称重托辊组成一个独立的称重单元。
2.阵列式皮带秤：将一组（2-8只或更多）单元采用连续安装的方式，组成一个称重阵列。

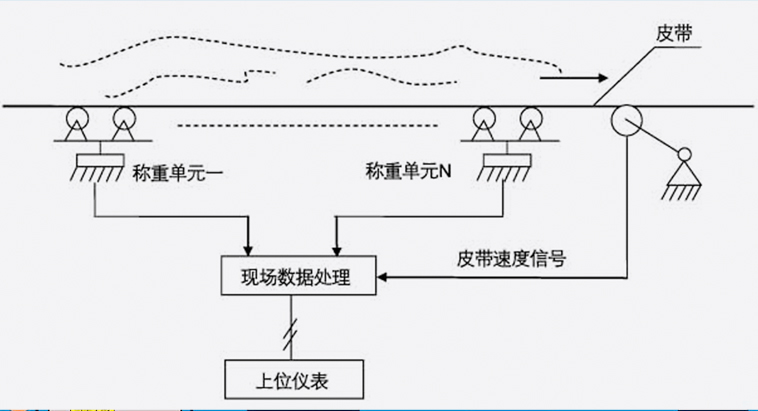

图一：阵列式皮带秤框图


工作原理

阵列式皮带秤的技术突破

技术突破一：理论更新

摒弃传统皮带秤误差理论、创建新的误差理论，皮带秤主要误差源——皮带张力影响基本消除。

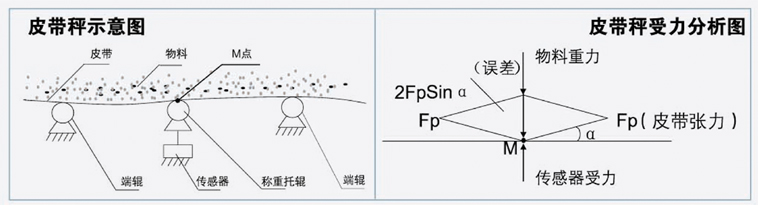

传统皮带秤误差理论

阵列式皮带秤之“内力理论”

    对一个单独的称重单元来说，其皮带张力的影响和传统皮带秤装态相同；在一个连续安装的称重阵列中，相邻单元的皮带张力影响相互抵消。即一个连续安装的称重阵列内部皮带张力影响力成为一种“内力”，对称重的影响为零，皮带张力的影响阵列的出、入口处的单元。

阵列式皮带秤之“皮带效应理论”

    “皮带效应”是指皮带的硬度、弱性等物理特性对称重产生的效应。在皮带张力的作用下槽形皮带呈半刚性状，当支承点高度不在一个准直面时，皮带沿运行方向会产生波浪、其对称重产生的影响称之为“皮带效应”。“皮带效应”的影响随皮带的硬度、物料的流量、环境的流量、环境的温度等因素的变化而变化。阵列式皮带秤通过检测、分析各单元采样值、建立一个“皮带效应”影响的数学模型并进行补偿修正。

阵列式皮带秤的技术突破二：结构更新

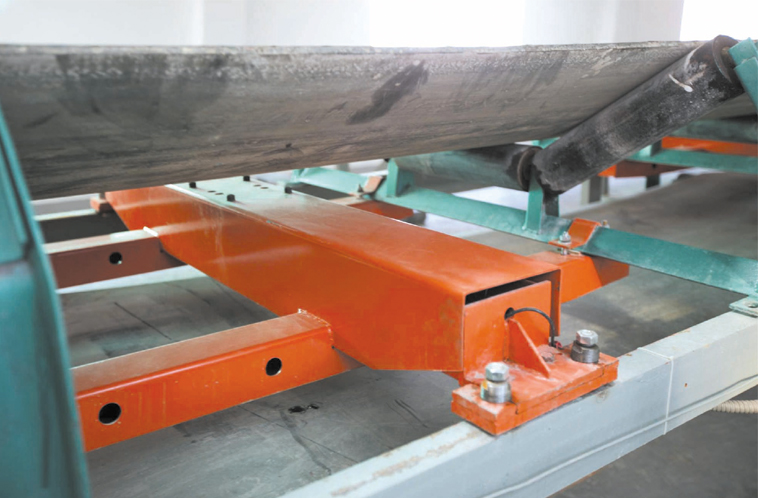

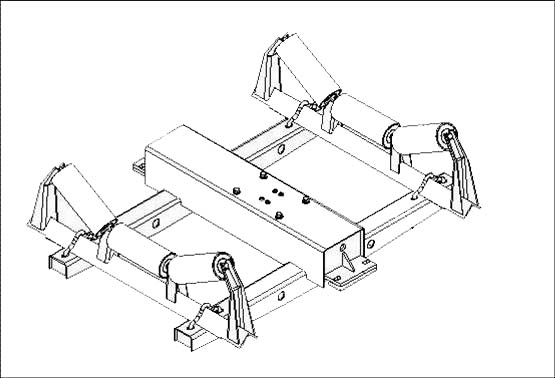

    在“内力理论”指导下，采用与常规皮带秤截然不同的设计理念，称重单元整体结构十分独特，特别适合在恶劣工况下长期工作，对提高皮带秤的长期稳定期稳定性起到了关键作用。
